低功耗SDK接入

更新时间：2025-04-25 19:03:58

方案介绍

如果设备为长上电设备，不需要关注此章节内容。

对于低功耗 IOT 设备，RTCX 提供了以下接入方案，用户可以根据自己设备特性，选择适合自己的方案。

信媒分离方案(建议使用)

​ 在某些场景下（比如智能门锁），期望在不启动视频主控芯片的情况下，也能实现一些非视频类的简单操作，比如物模型的参数配置、以及消息上报等。此种情况下可以将 IoTSDK和StreamSDK分离，IoTSDK运行在wifi芯片上，在主控休眠的时候也可以处理服务器下发的信令操作。StreamSDK 运行在视频主控芯片上，需要唤醒主控之后才能工作。

​ 此种模式下，对客户端APP来说可以把设备看做长上电设备，需要操作设备的时候，直接发送相关的请求即可，由IoTSDK判断是否需要唤醒StreamSDK。主控启动之后不需要再建立信令连接，可以加快远程唤醒出图的速度。

分离方案如下图所示：

注意，在信令流媒体分离的场景下，使用者需要通过SPI/SDIO总线或者其他方式将 IoTSDK 和StreamSDK回调的数据转发到另一端，注意转发的时候要保证数据的正确性，不能出现丢包或者数据错乱的现象。

数据交换说明：

1. wifi芯片IoTSDK 回调函数 xs_msgCallback 回调的数据，通过总线传到主控芯片，然后应用层调用 StreamSDK的 xs_stream_inputIotMsg 接口将数据塞入
2. 主控芯片StreamSDK 回调函数 xs_streamMsgCallback 回调的数据，通过总线传到 wifi 芯片，然后应用层调用 IoTSDK 的 xs_iot_handleExternalMsg 接口将数据塞入

设备休眠

当设备需要进入休眠时，需要调用下面的接口通知SDK：

1. StreamSDK：xs_stream_sleep 接口，主控休眠之前需要调用，SDK 内部会停止推流相关任务，此接口为阻塞接口，调用完毕之后设备可以进入休眠
2. IoTSDK：xs_iot_notifyHostStatus 接口：主控芯片休眠之后，wifi 芯片上需要调用此接口通知 IoTSDK，唤醒的时候不需要通知（sdk 内部通过消息处理）

/**
 * @brief   用于告知 主控芯片(streamsdk运行的芯片) 的运行状态
 *          注意：如果iotsdk和streamsdk运行在同一个芯片，不需要调用此函数
 *          如果运行在不同芯片，在streamsdk所在芯片休眠后，需要调用此接口通知 iotsdk 主控已休眠 (XS_IOT_HOST_SLEEP)
 *          XS_IOT_HOST_ACTIVE 不需要用户设置，在 streamsdk启动后，会通过消息接口内部主动通知
 * @param status 主控运行状态，包括唤醒和休眠两个状态
*/
xs_int32 xs_iot_notifyHostStatus(xs_hostStatus_en status);

远程唤醒

当wifi芯片上的IoTSDK 收到直播回放等流媒体相关请求时，如果StreamSdk没有启动，会触发唤醒的回调如下：

/*回调函数列表结构体，不需要的回调可以设置为null*/
typedef struct {

    xs_wakeupHostCallback  wakeupCb;          /*唤醒主控streamsdk的回调，iotsdk和streamsdk运行在不同芯片上的时候，会收到此回调*/

}xs_iot_callbackFun_st;

收到回调后，设备需要唤醒主控，并将IoTSDK 回调（xs_msgCallback ）出来的数据转发到StreamSDK

心跳保活方案

某些Wifi或者4G芯片不支持用户自定义编程，只能设置保活报文和唤醒报文信息，可以采用此方案。

此模式下，IoTSDK和StreamSDK都运行在视频主控芯片上，休眠的时候，wifi芯片和平台建立一条简单TCP长连接，定期发送心跳包维持保活，APP远程唤醒设备的时候，平台会下发唤醒包。

相关操作流程如下：

1. 初始化的时候，初始化参数 workMode == XS_IOT_WORK_MODE_LOWPOWER_KEEPLIVE，示例代码如下：

int initSdk()
{
	/*初始化iotsdk回调函数指针*/
    xs_iot_callbackFun_st cbFun;
    initIotCallbackFun(&cbFun);

    /*设置初始化参数*/
    xs_iotInitParam_st initParam;
    memset(&initParam, 0, sizeof(initParam));
    initParam.workMode = XS_IOT_WORK_MODE_LOWPOWER_KEEPLIVE;
    ...   //设置其他参数
    /*初始化iotsdk*/
    ret = xs_iot_init(&cbFun, &initParam);
    return ret;
 }

2. SDK登录成功之后，触发保活信息的回调，设备需要保存下来

/**
 * @brief 保活服务器地址信息回调，workMode == XS_IOT_WORK_MODE_LOWPOWER_KEEPLIVE 的模式才会有此回调
 * @param [IN] keepLiveInfo: 保活信息
 * @return 0:成功， 其他值：错误码
 * @note  建议厂商将保活信息保存下来，如果收到SDK回调的，就将本地的覆盖掉。因为不是每次启动SDK都会有此回调，只有登录服务器成功后才有有此回调
 */
typedef xs_int32(*xs_keepliveCallback)(const xs_iotKeepLiveInfo_st* keepLiveInfo);


typedef struct {
    xs_uint32      heartbeatSeconds;                             /**< 低功耗设备休眠之后，发往服务器的心跳包间隔（秒）*/
    xs_char*       heartbeatData;                                 /**< 低功耗设备休眠之后，按照指定间隔发送的心跳包内容 */
    xs_uint32      hearbeatDataLen;                               /**< 心跳包内容长度，最长不会超过20字节 */
    xs_char*       wakeupData;                                   /**< 唤醒包内容，客户端远程唤醒时，保活服务器发往低功耗设备 */
    xs_uint32      wakeupDataLen;                                 /**< 唤醒包内容长度，最长不会超过20字节*/
    xs_iotKeepLiveServer_st*       serverList[MAX_SERVER_COUNT];     //**< 保活服务器地址和端口列表，用冒号分割，${host}:${port}的格式，host可能是IP地址（IPV4或IPV6），也可能是域名，设备根据自己当前的协议栈选择适合自己的保活服务器*/
    xs_uint32      serverCount;                                    /**< 保活服务器的个数，目前最多4个 */
} xs_iotKeepLiveInfo_st;

设备休眠

设备要进入休眠之前，主控调用StreamSDK：xs_stream_sleep 接口通知SDK 内部停止推流相关业务，此接口为阻塞接口，调用完毕之后设备可以进入休眠

休眠后，wifi芯片按照SDK下发的参数和保活服务器维持连接，并定时发送心跳，建立连接和保活的流程可以参考 StreamSdk Demo中的 xs_demo_keeplive.c 文件

远程唤醒

当APP远程唤醒时，wifi上的保活连接会收到前面下发的保活报文（wakeupData），wifi上匹配成功，即可唤醒主控设备

代理方案

​ 此方案不太推荐，建议优先采用信媒分离的方案。

​ 注意：如果设备为低功耗设备，但是不支持保活和远程唤醒，不需要集成此部分 SDK。

​ 前置条件：设备已完成主控芯片上 IoTSDK 和 StreamSDK 的接入，将音视频接入了 RTCX 平台。在此基础上，可以接入低功耗代理相关的 SDK。

​ 低功耗 SDK 分为两部分，两者互相依赖，缺一不可

1. LowPwrSdk：运⾏在 WiFi 模组上，维持和服务器之间的 SSL 保活连接，以及通过wifi和主控之间的总线和 ProxySDK 进行交互

2. ProxySDK：运⾏在主控芯片上， 运⾏环境和 IoTSDK/StreamSDK 保持⼀致，采用本地 socket 代理的方式，将主控和服务器之间的信令数据转发给 LowPwrSdk，然后再由 LowPwrSdk 发送给服务器

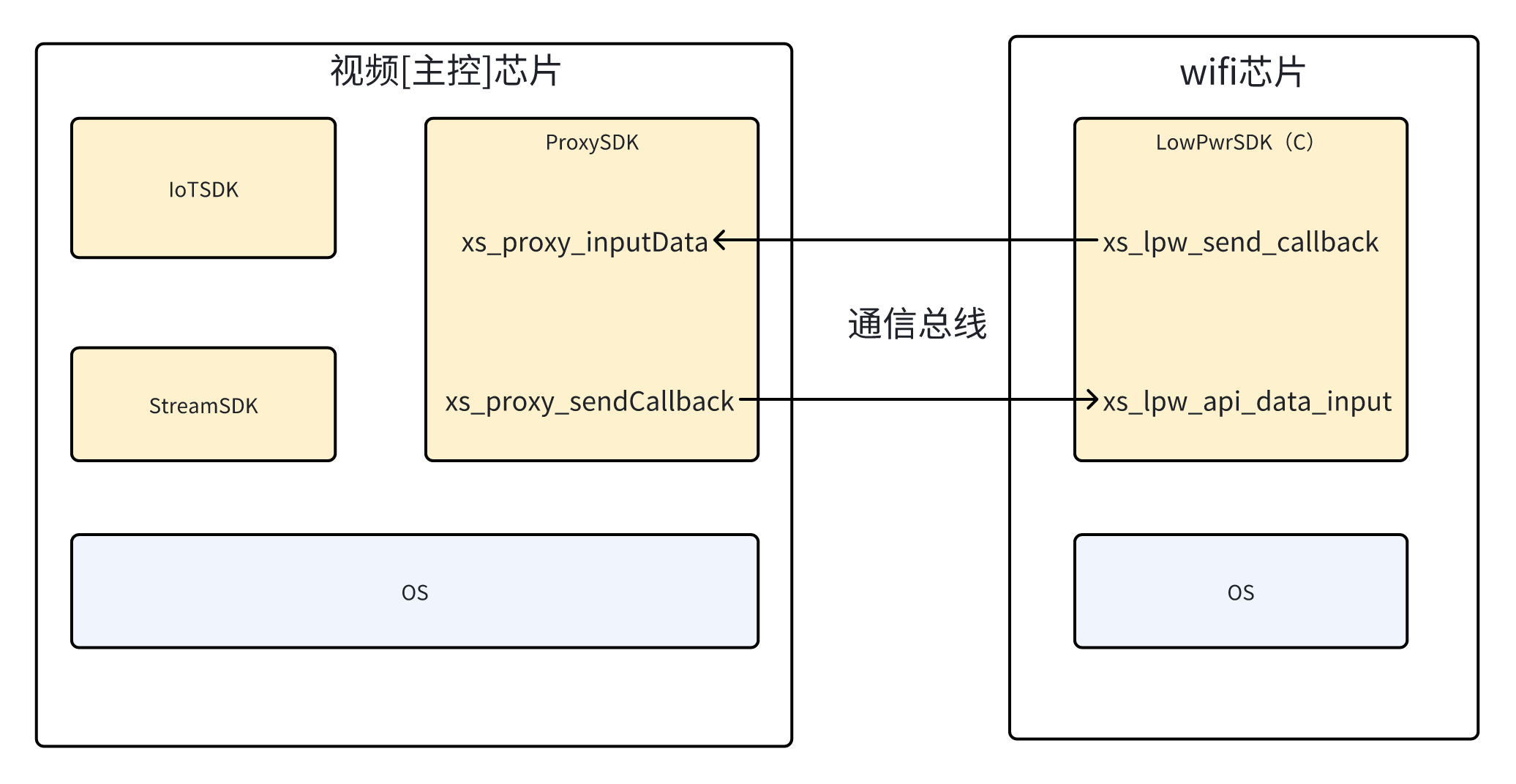

两者之间的关系如下图所示，两个 SDK 都提供了消息回调接口和消息输入接口，需要应用层将数据在主控芯片和 wifi 芯片之间进行数据传输

ProxySDK

ProxySDK 运行在主控芯片，主要实现了本地连接的代理功能，并处理和 wifi 模组之间交互的数据。

API 接口

API 接口如下：

函数名	说明
xs_proxy_start	启动代理 SDK
xs_proxy_stop	停止代理 SDK
xs_proxy_inputData	应用层收到 wifi 芯片 lowpowerSdk 回调的数据(xs_lpw_send_callback)，调用此接口将数据传给 ProxySDK

接口定义说明：

typedef struct
{
    xs_deviceInfo_st deviceInfo;        //设备信息四元组
    xs_proxy_sendCallback sendCb;       //发送数据的回调函数
}xs_proxy_t;

/**
 * @brief: 启动代理SDK
 * @param: init: 初始化配置参数
 * @return:  < 0， 初始化失败
 *           == 0，初始化成功
 *
 */
xs_int32 xs_proxy_start(xs_proxy_t *init);

/**
 * @brief: 停止代理SDK
 *
 **/
xs_void xs_proxy_stop();

/**
 *@brief 应用层收到wifi芯片 lowpowerSdk 回调的数据(xs_lpw_send_callback)，调用此接口将数据传给ProxySDK
 * @param: data: 数据内容
 * @param: datalen: 数据长度
 * @return:  < 0， 失败
 *           == 0，成功
 */
xs_int32 xs_proxy_inputData(xs_char *data,xs_int32 datalen);

回调函数接口：

函数名	说明
xs_proxy_sendCallback	发送数据的回调函数，应用层收到此回调，直接将数据通过传给 wifi 模组，wifi 模组将数据塞到 LowPowerSDK 的 xs_lpw_api_data_input 函数

/**
 * @brief: 发送数据的回调函数，应用层收到此回调，直接将数据通过传给wifi模组，wifi模组将数据塞到LowPowerSDK 的 xs_lpw_api_data_input函数
 * @param: data: 数据内容
 * @param: datalen: 数据长度
 * @return:  < 0， 失败
 *           == 0，成功
 */
typedef xs_int32 (*xs_proxy_sendCallback)(xs_char *data, xs_int32 datalen);

demo 示例

SDK 提供的打包文件中包含 ProxySDK 的 demo，代码流程如下：

1. 调用 xs_proxy_start 接口设置初始化参数，启动 sdk
2. 启动一个 udp 通道，用于模拟和 wifi 芯片上 LowPwrSDK 的数据交互
3. 回调函数处理，处理数据的转发

// xs_proxy 需要发送给 xs_lowpowerSdk 的数据
static xs_int32 proxySendCb(xs_char *data, xs_int32 len)
{
    printf("#########proxy send data to lowPwr, length:%d, data:%s\n", len, data+15);
        int left = len;
    int offset=0;
    while(left > 0){
        int sendlen = left > 300 ? 300:left;
        //demo中采用udp channel发送到对端
        test_channel_sendto_lowpower(data+offset,sendlen);
        offset += sendlen;
        left -= 300;
    }
    return 0;
}

/*xs_proxy收到的从 xs_lowpowerSdk 发过来的数据 */
static int recvLowPwrData(char *data,int32_t len)
{
    printf("#########proxy recv data from lowPwr, length:%d\n", len);
    return xs_proxy_inputData(data,len);
}

xs_int32 testIotProxyStart(const xs_deviceInfo_st* devInfo)
{
    /*起一个udp channel模拟wifi模组和主控之间的数据收发*/
    test_channel_init(recvLowPwrData);
    sleep(1);   //此处sleep 1秒是为了等待测试程序中 udp 线程启动成功
    xs_proxy_t init_cfg={0};
    init_cfg.deviceInfo = *devInfo;
    init_cfg.sendCb = proxySendCb;
    int32_t ret = xs_proxy_start(&init_cfg);
    if (ret != XSIOT_EC_SUCCESS){
        printf("xs_proxy_start failed, ret=%d\n",ret);
    }
    printf("#######xs_proxy_start, ret=%d\n", ret);
    return ret;
}

LowPwrSDK

LowPwrSDK 运行在 wifi 芯片，主要维护和信令服务器之间的 SSL 保活链接。纯 C 代码实现，依赖 mbedtls 库。需要和 ProxySDK 配合使用。

1. demo

   1. lowPwrSDK 的 demo，指导开发人员快速接入

2. include

   1. lowPwrSDK 的头文件

3. lib

   1. lowPwrSDK 静态库

4. hal

   1. 硬件系统函数适配层函数接口，需要开发者根据不同的芯片实现不同的接口

out/
├── demo
│   ├── lpw_test.c
│   ├── udp_channel.c
│   └── udp_channel.h
├── hal
│   ├── xs_lpw_hal.h
│   ├── xs_lpw_hal_linux.c
│   ├── xs_lpw_hal_liteos.c
│   ├── xs_mbedtls_hal.c
│   └── xs_mbedtls_hal.h
├── include
│   ├── xs_lpw_api.h
│   └── xs_lpw_data_types.h
└── lib
    └── liblowPwrSdk.a

API 接口

API 列表如下：

函数名	说明
xs_lpw_api_init	初始化接口，传入初始化参数
xs_lpw_api_deinit	反初始化接口
xs_lpw_connect	建立和服务器的连接，此函数调用之后，内部会触发 XS_COMM_EVENT_WEEKUP 的回调唤醒主控设备，主控设备 ProxySDK 会将服务器地址信息地址传递过来
xs_lpw_disconnect	断开连接
xs_proxy_inputData	主控端 ProxySDK 回调的数据，通过该接口通知给 LowPwrSDK，该接口为⾮阻塞类型接⼝，对栈空间消耗很少。
xs_lpw_api_status_set	用于告知 主控芯片 的运行状态 主控 ProxySDK 运行后，自动通知 LowPwrSDK（通过 xs_lpw_api_data_input 接口），但是 主控 ProxySDK 退出后，需要由用户去设置 XS_COMM_HOST_SLEEP XS_COMM_HOST_ACTIVE 不需要用户设置，注意主控休眠的时候，一定要通知 LowPwrSDK，否则内部判断状态错误可能会导致出现问题

相关数据结构定义

typedef struct
{
    /* data */
    xs_lpw_send_callback    send_callback; // 调用本地通信总线接口，把数据流发送给 主控端的ProxySDK
    xs_lpw_event_callback   event_callback;// 事件通知
    int buf_size;                       //本地缓存数据的大小，空间大小必须是 2 的 n 次方。
    int wakeup;                         //唤醒关键词, 支持按位或的方式
    int heartbeat_interval_s;           // 心跳包间隔，单位是秒，建议大于 60s
}xs_lpw_init_t;


/**
 * @brief LowPwrSDK 初始化接口
*/
int xs_lpw_api_init(xs_lpw_init_t *init);

/**
 * @brief LowPwrSDK 反初始化接口
*/
void xs_lpw_api_deinit();

/**
 * @brief 建立和服务器的连接
 * @note 此函数调用之后，内部会触发 XS_COMM_EVENT_WEEKUP 的回调唤醒主控设备，主控设备ProxySDK会将服务器地址信息地址传递过来
*/
int xs_lpw_connect();

/**
 * @brief 断开连接
*/
int xs_lpw_disconnect();

/**
 * @brief 主控端ProxySDK回调的数据，通过该接口通知给 LowPwrSDK
 * @param data 数据内容
 * @param len  数据长度
*/
int xs_lpw_api_data_input(char *data,int len);

/**
 * @brief   用于告知 主控芯片 的运行状态,主控ProxySDK 运行后，自动通知 xs_lpw（通过 xs_lpw_api_data_input接口）.
 *          但是 主控ProxySDK 退出后，需要由用户去设置XS_COMM_HOST_SLEEP。
 *          XS_COMM_HOST_ACTIVE 不需要用户设置。
 * @param status 主控运行状态，包括唤醒和休眠两个状态
*/
void xs_lpw_api_status_set(xs_lpw_status_t status);

回调函数接口：

函数名	说明
xs_lpw_send_callback	发送数据的回调函数，应用层收到此回调，直接将数据通过传给 wifi 模组，wifi 模组将数据塞到 LowPowerSDK 的 xs_lpw_api_data_input 函数
xs_lpw_event_callback	内部事件的回调函数，用于通知唤醒主控设备，以及回调信令通道在线状态

/*
 * @brief: 发送数据的回调函数，应用层收到此回调，直接将数据通过传给主控芯片，主控芯片将数据塞到 ProxySDK 的 xs_proxy_inputData 函数
 * @param: data: 数据内容
 * @param: datalen: 数据长度
 * @return:  < 0， 初始化失败
 *           == 0，初始化成功
 *
 * */
typedef  int (*xs_lpw_send_callback)(char *data, int datalen);

/*
 * @brief: 内部事件的回调函数，用于通知唤醒主控设备，以及回调信令通道在线状态
 * @param: event: 事件类型
 * @param: data:  事件附带的数据信息，目前为NULL
 * @param: datalen: 事件附带的数据信息，目前为 0
 * @return:  < 0， 初始化失败
 *           == 0，初始化成功
 *
 * */
typedef  int (*xs_lpw_event_callback)(xs_lpw_event_t event, char* data, int datalen);

demo 示例

SDK 提供的打包文件中包含 LowPwrSDK 的 demo，代码流程如下：

1. 启动一个 udp 通道，用于模拟和主控芯片上 ProxySDK 的数据交互
2. 调用 xs_lpw_api_init 接口设置初始化参数，启动 sdk
3. 调用 xs_lpw_connect 启动连接，SDK 会回调

/*udp通道收到主控发过来的数据，塞给LowPwrSdk*/
static int channle_recv_callback_handle(char *data,int32_t len)
{
    return xs_lpw_api_data_input(data,len);
}

/*LowPwrSdk回调出来的数据，通过udp通道发送到主控芯片*/
static int send_callback_handle(char *data,int32_t len)
{
    int left = len;
    int offset=0;
    while(left > 0){
        int sendlen = left > 900 ? 900:left;
        test_channel_sendto_host(data+offset,sendlen);
        offset += sendlen;
        left -= 900;
    }
    return 0;
}

/*LowPwrSdk事件回调*/
static int event_callback(xs_lpw_event_t event, char* data, int datalen )
{
    switch (event)
    {
    case XS_COMM_EVENT_WEEKUP:
        printf("[lpw_demo]================================XS_COMM_EVENT_WEEKUP=======================\n");
        /*需要唤醒主控芯片*/
        break;
    case XS_COMM_EVENT_CONNECTED:
        printf("[lpw_demo]==========================device online ===================================\n");
        break;
    case XS_COMM_EVENT_DISCONNECTED:
        printf("[lpw_demo]==========================device offline ===================================\n");
        break;
    default:
        break;
    }
    return 0;
}

int main()
{
    int ret =0;
    /*启动udp channel，模拟和主控芯片之间的数据收发*/
    test_channel_init(channle_recv_callback_handle);

    /*设置初始化参数*/
    xs_lpw_init_t init_cfg;
    memset(&init_cfg,0,sizeof(init_cfg));

    init_cfg.send_callback = send_callback_handle;
    init_cfg.event_callback = event_callback;
    init_cfg.buf_size = 8*1024;
    init_cfg.heartbeat_interval_s = 90;
    init_cfg.wakeup = XS_LPW_WAKEUP_UPGRADE | XS_LPW_WAKEUP_PLAY;

    ret = xs_lpw_api_init(&init_cfg);
    if (ret != XS_LPW_SUCCESS){
        printf("[lpw_demo]init failed, ret=%d\n",ret);
        goto CLEAN_UP;
    }

    /*启动连接*/
    ret = xs_lpw_connect();

    while(1)
    {
        int cmd=0;
        scanf("%d",&cmd);
        switch(cmd)
        {
            case 1:   //模拟主控进入休眠
            {
                printf("[lpw_demo]kill host now\n");
                system("[lpw_demo]killall -9 iotDemo");
                xs_lpw_api_status_set(XS_COMM_HOST_SLEEP);  //通知sdk主控进入休眠
                break;
            }
        }
        usleep(100*1000);
    }

CLEAN_UP:
    xs_lpw_disconnect();
    xs_lpw_api_deinit();
    return 0;
}

其他流程说明

低功耗保活设备除了需要集成 ProxySDK 和 LowPwrSDK 之外，在集成 IoTSDK 和 StreamSDK 的时候需要注意以下几点：

1. IoTSDK

   1. xs_iot_init 初始化接口中，需要指定设备工作模式为 XS_IOT_WORK_MODE_LOWPOWER_PROXY

2. StreamSDK

   1. SDK 提供了 xs_stream_sleep 接口，设备在休眠之前需要调用，SDK 内部会停止相关任务，此接口为阻塞接口，调用完毕之后设备可以进入休眠

休眠机制

休眠时机由设备侧自行控制，SDK内部目前提供了有人观看和无人观看的回调，设备侧可以结合此状态综合判断。

/**
 * @brief 播放状态回调（包含直播和SD卡回放）
 *
 * @param [IN] devId: 设备ID标识
 * @param [IN] isPlay: 是否有人播放
 * @return void
 */
typedef xs_void (*xs_playStatusCb)(xs_int32 devId, xs_bool isPlay);
