VR端基本操作指南
一、设备介绍
Pico4 Ultra外观和按键说明

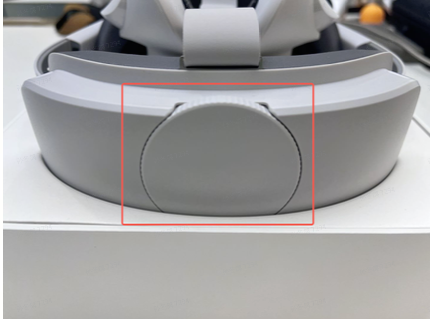

1、佩戴调节旋钮：操作者佩戴VR头显，调节旋钮适配操作者头部大小

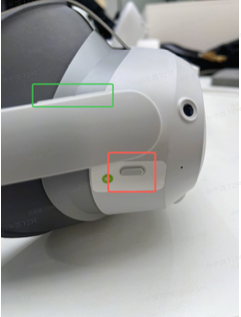

2、开机和音量键：下图红色框为开机键，长按开机；绿色框为音量调节按钮。

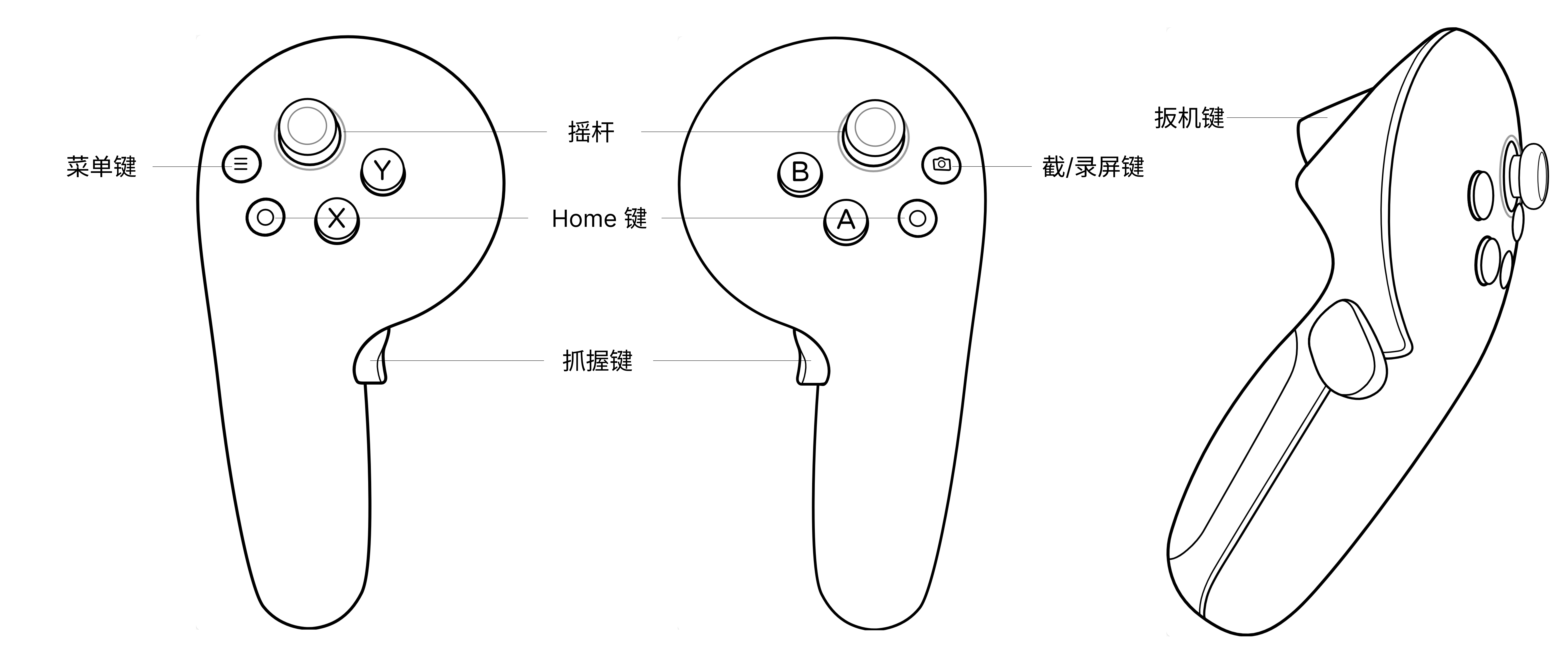

3、手柄按键说明
二、设备连网

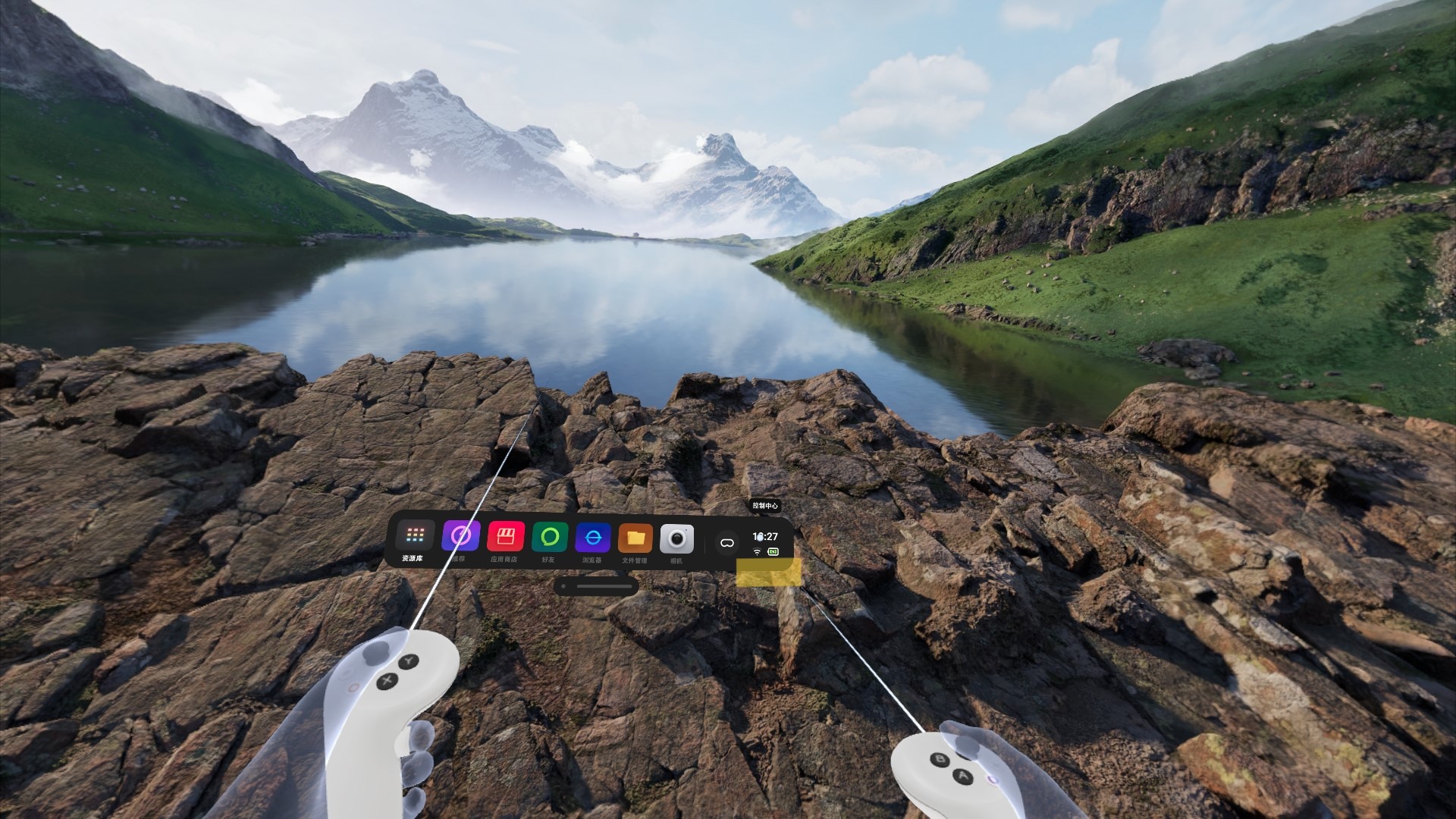

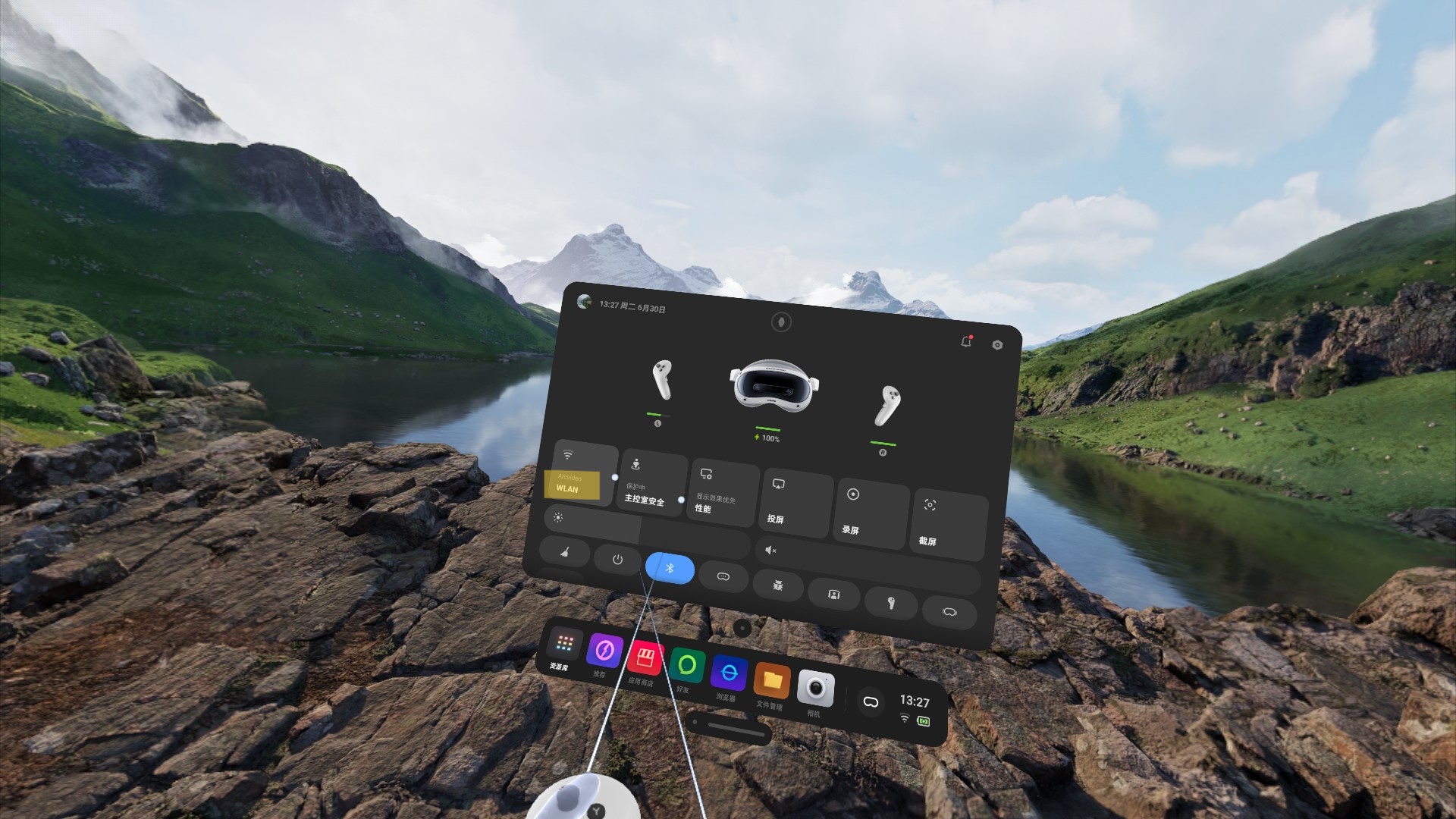

点击右手手柄Home键，唤醒菜单页面，在控制中心中点击WIFI设置，可以将设备连网。
三、APP基本操作

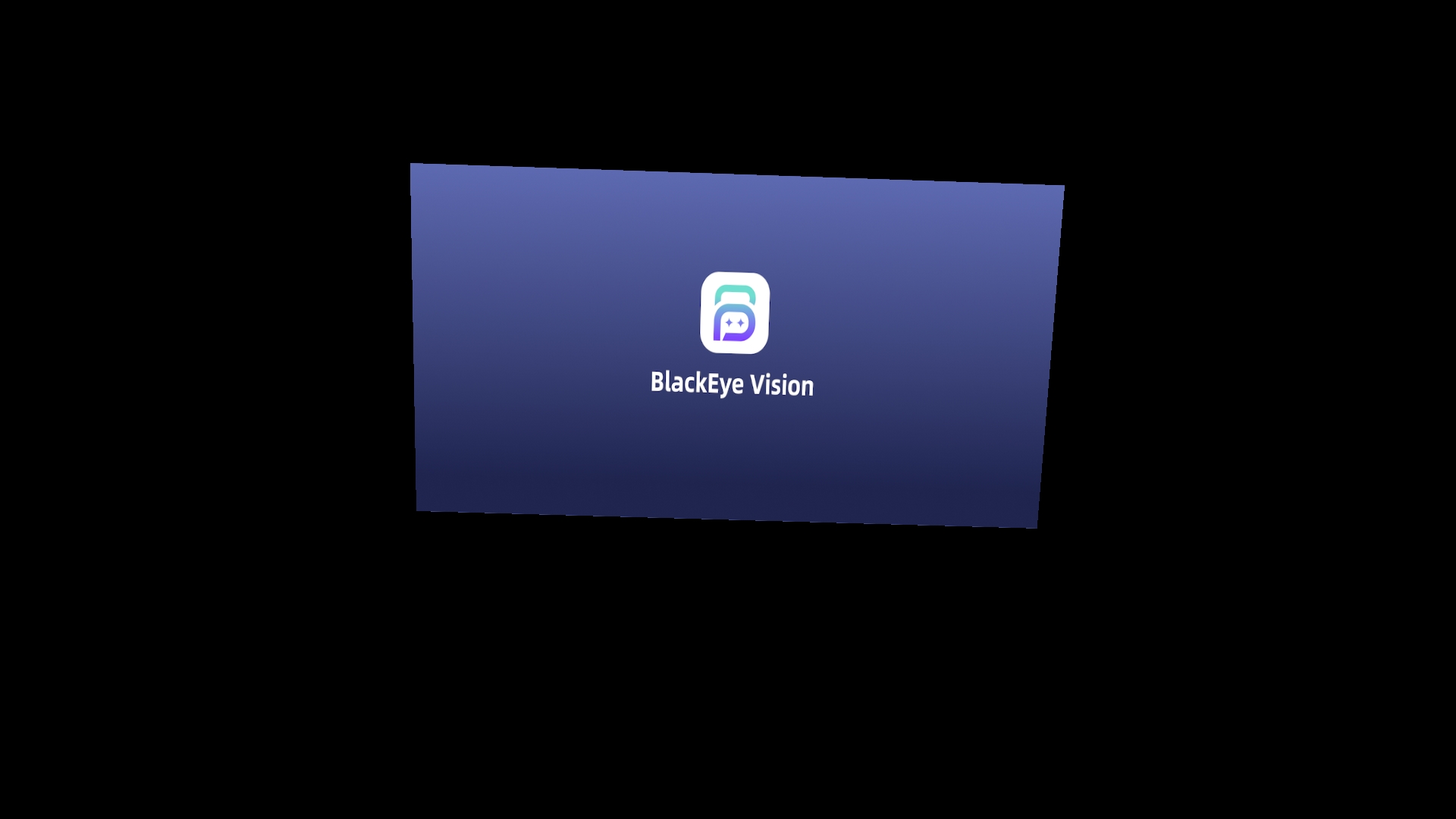

3.1 启动

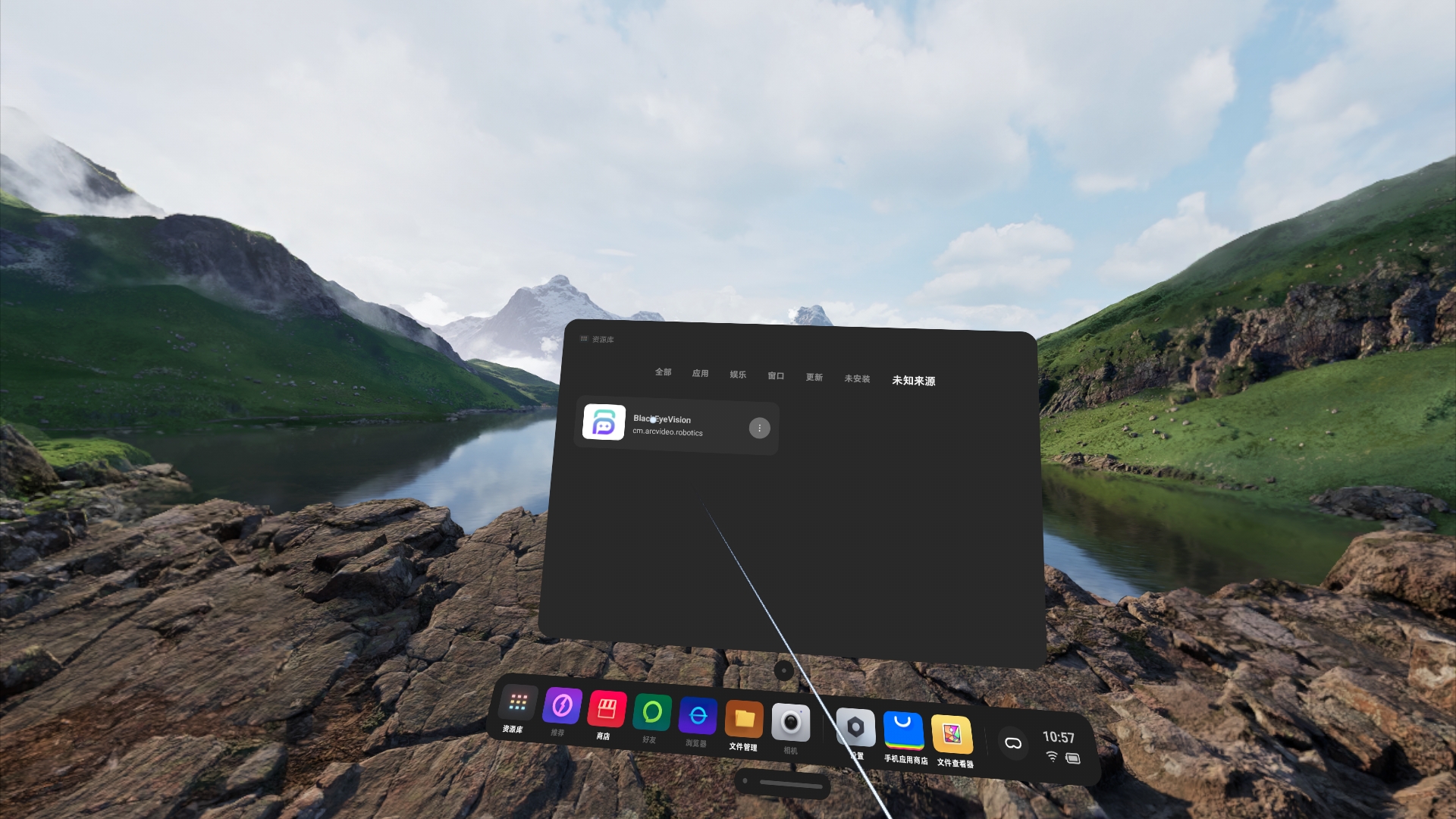

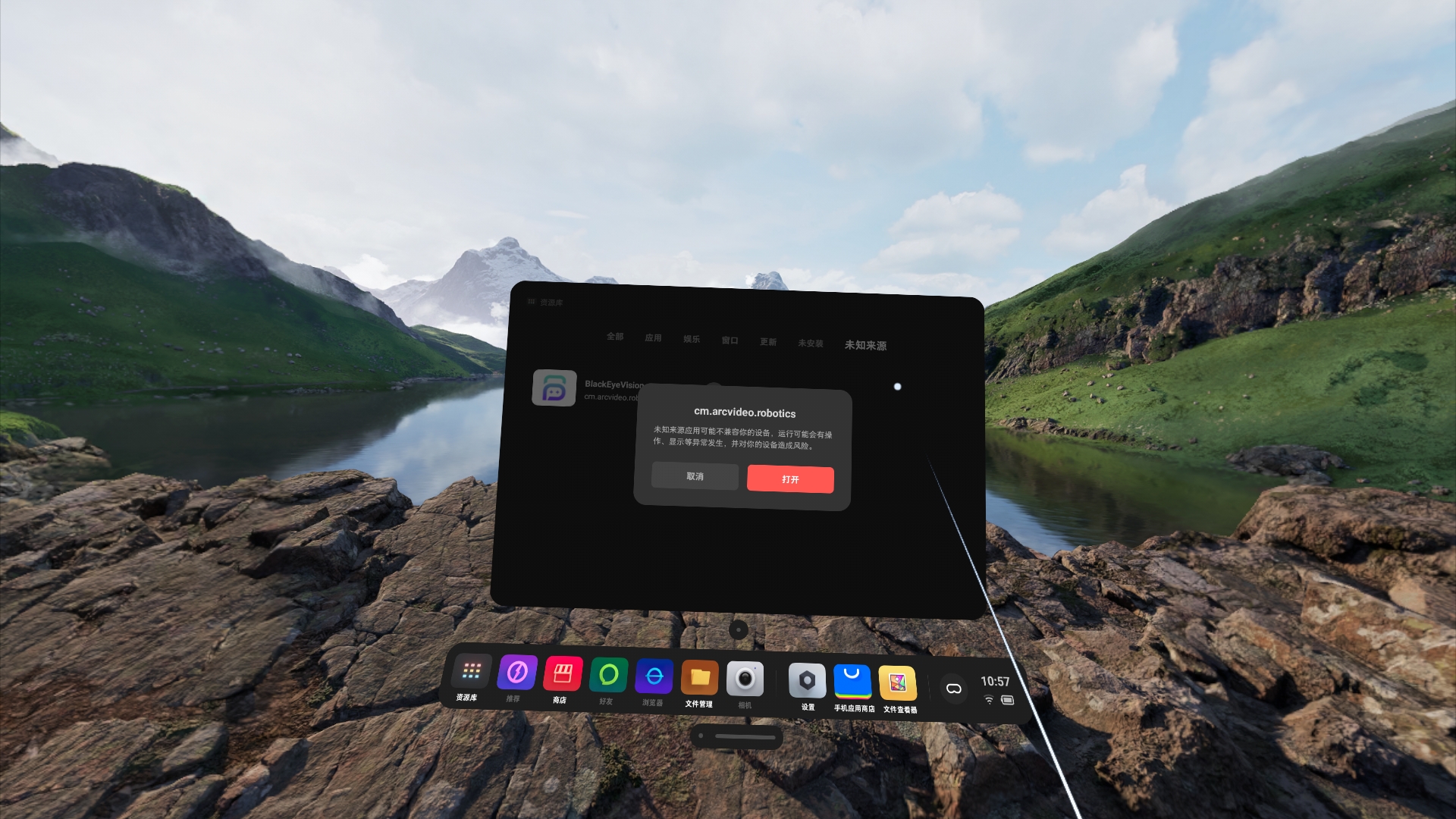

点击Home键唤出菜单，随后扣动扳机选择菜单栏中的资源库，扣动扳机启动APP程序BlackEyeVision

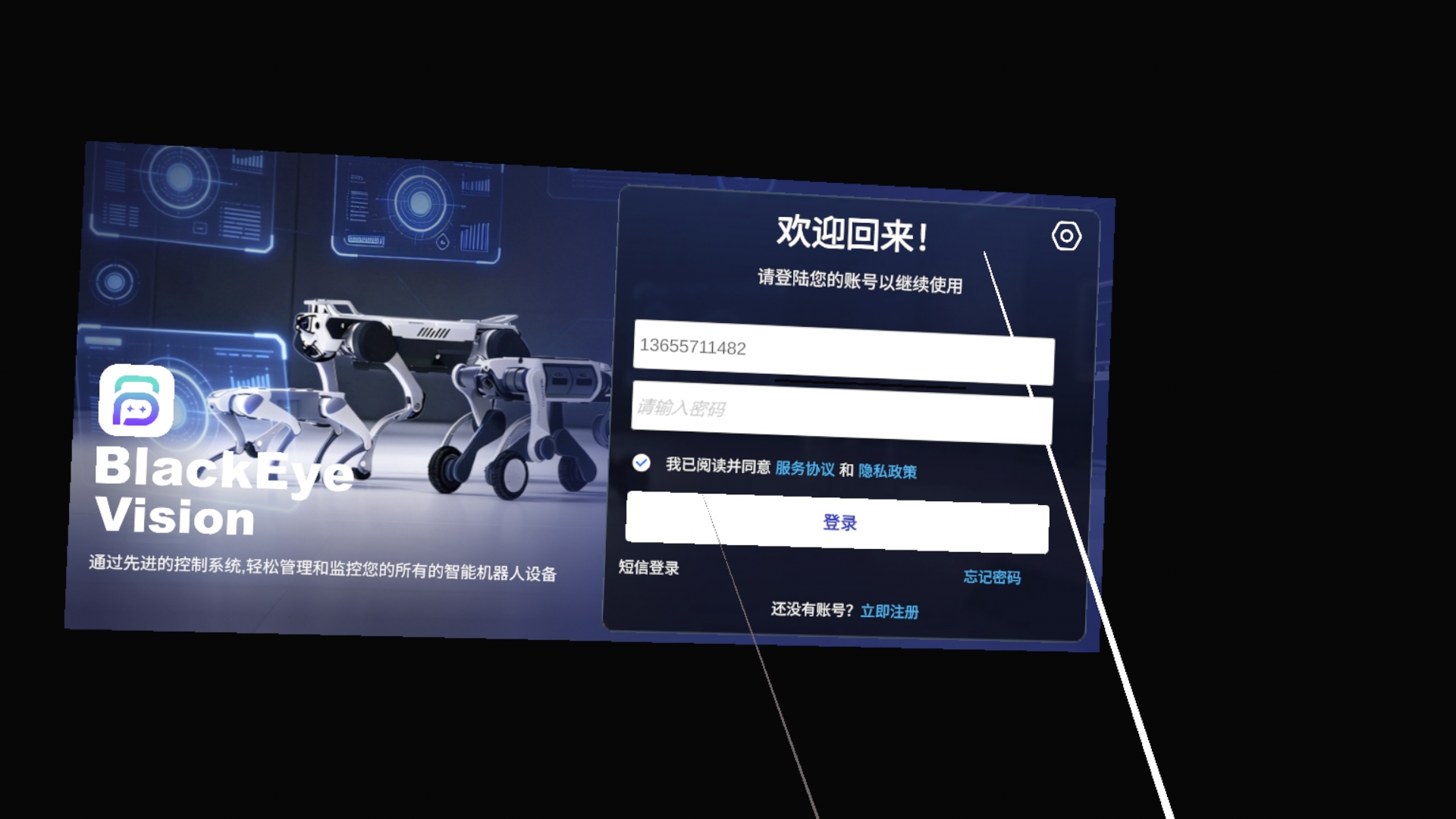

3.2 登录页面
1、启动后默认界面是登录页面，可以使用管理员创建的账号登录，也可以使用用户手机号注册的账号登录

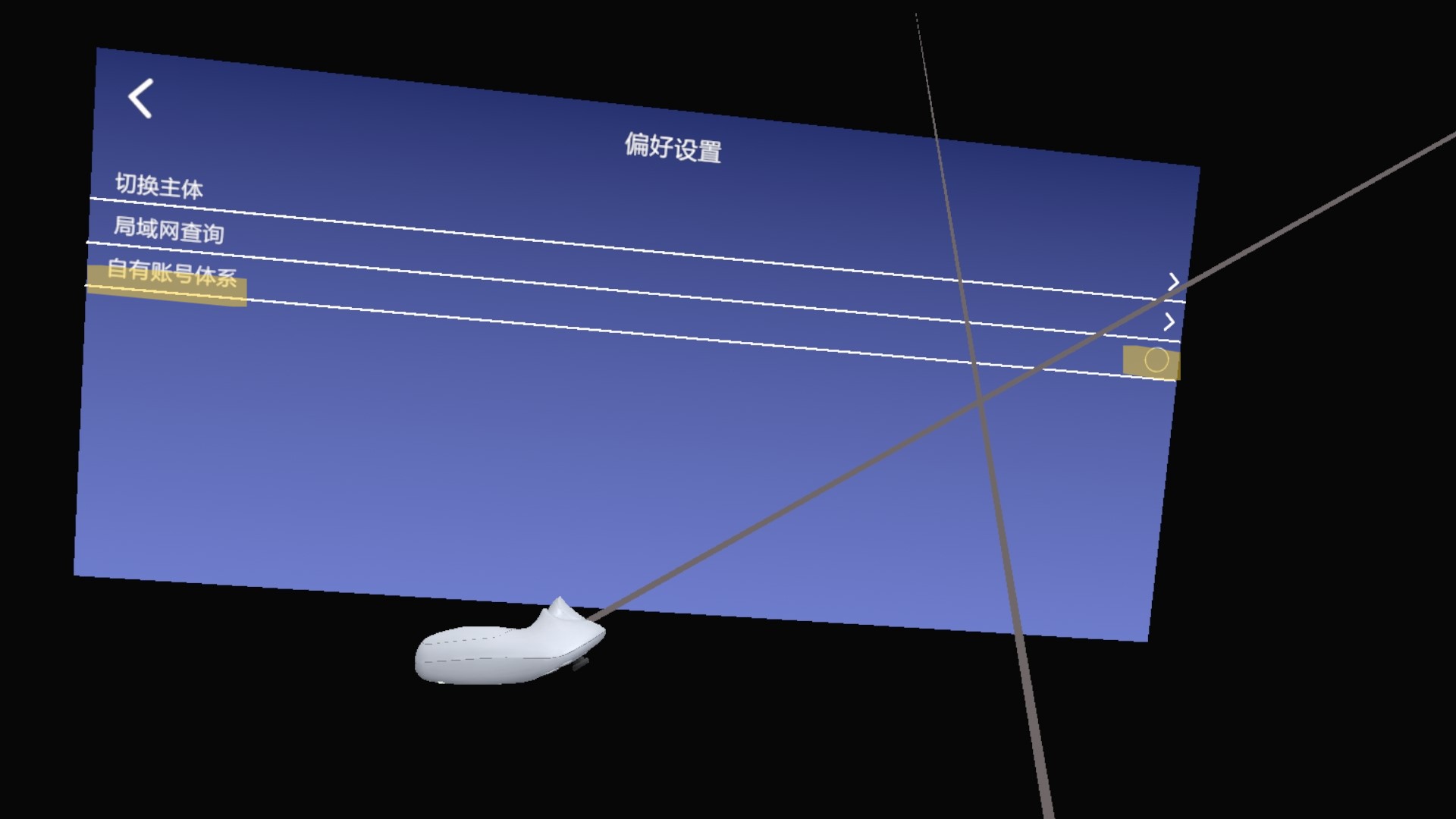

2、如果使用管理员创建的账号登录，在下图中自由体系账号选择开启；如果使用手机号直接注册的账号登录，自由体系账号选择关闭

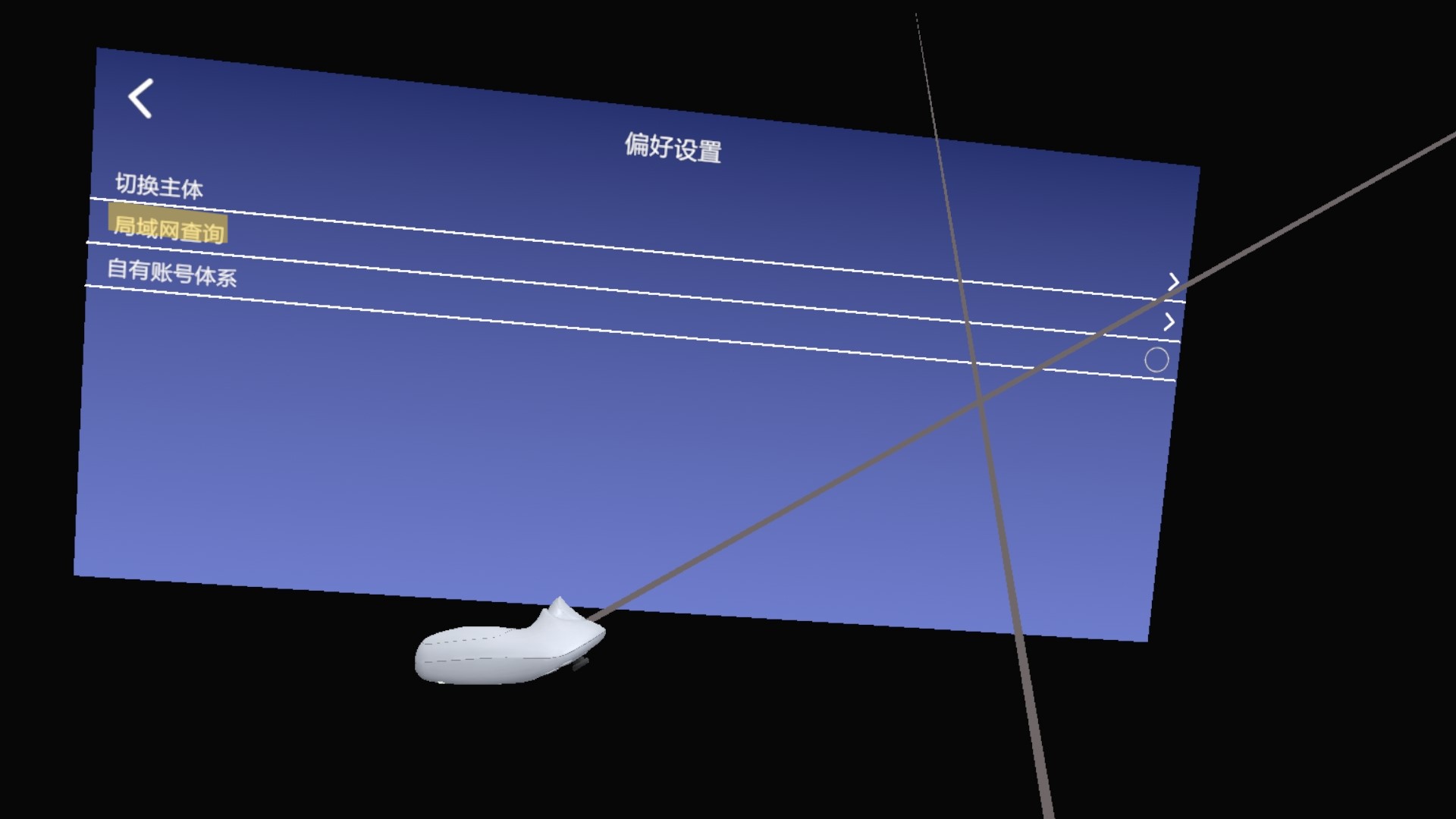

3、 局域网直接发现设备，在下图中选择局域网查询，同一个局域网设备会自动被发现上来

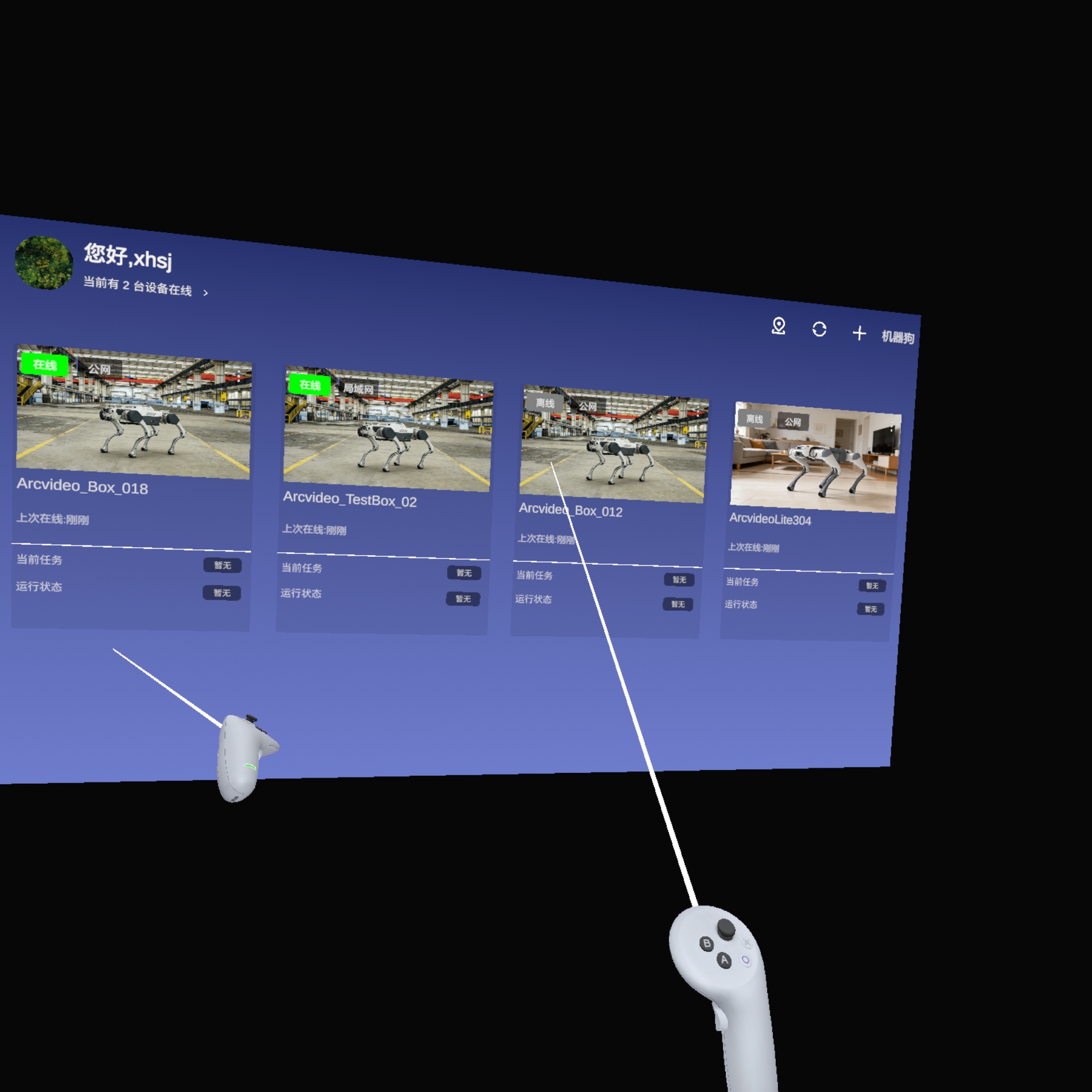

3.3 设备列表页面
1、显示公网和局域网设备，点击设备跳转到设备控制页面;
2、点击头像进入个人信息详情页面；
3、位置按钮：打开MR混合模式,外部场景会加载到app场景内部；
4、刷新按钮：点击刷新设备数据；
5、添加按钮：点击绑定新设备（只适用于非自由体系账号）;
6、机器狗：点击进行机器人和机器狗模式切换；机器狗模式下才可遥操机器狗；机器人模式下发送位姿数据
3.4 设备控制页面

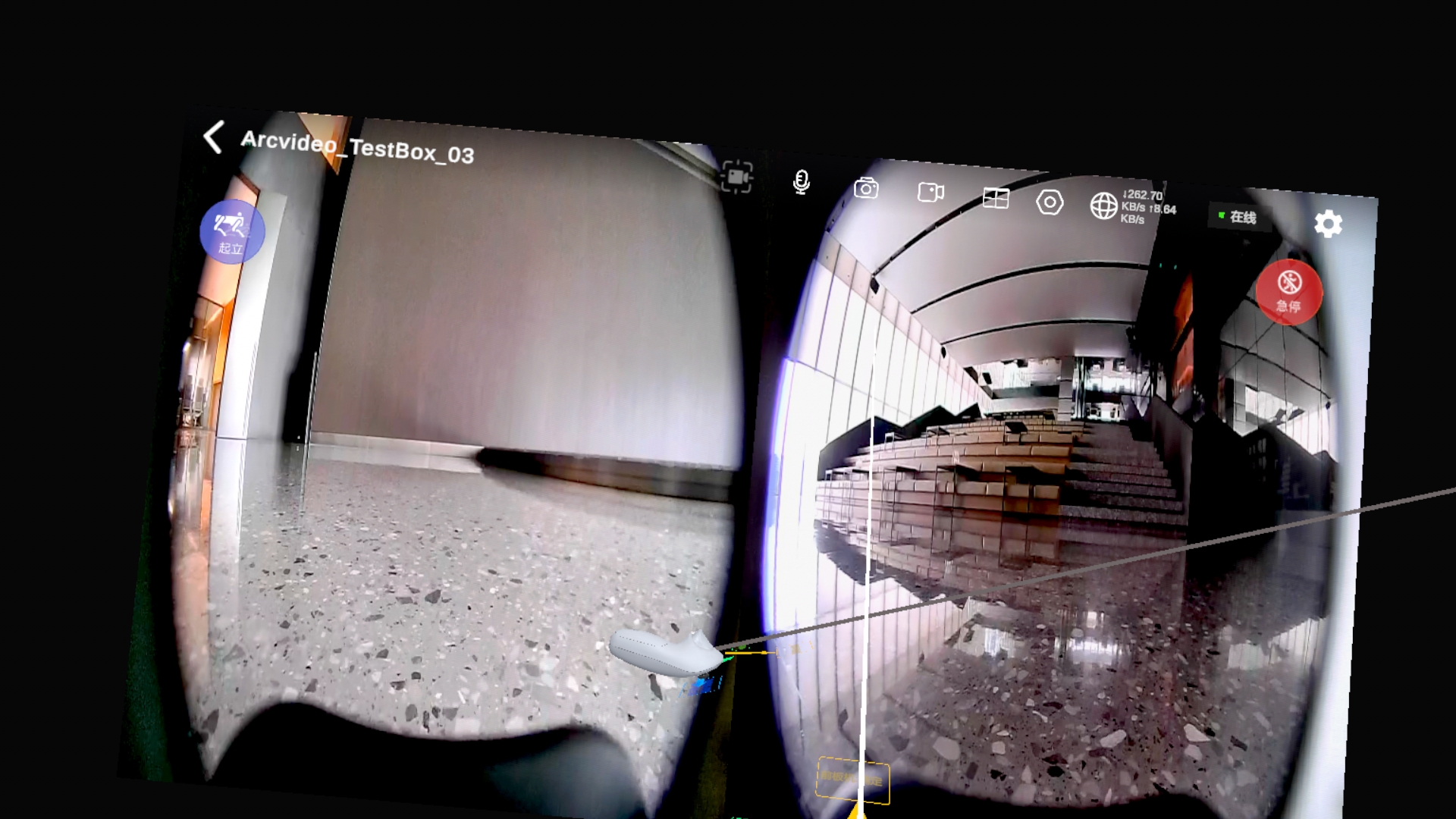

机器狗模式

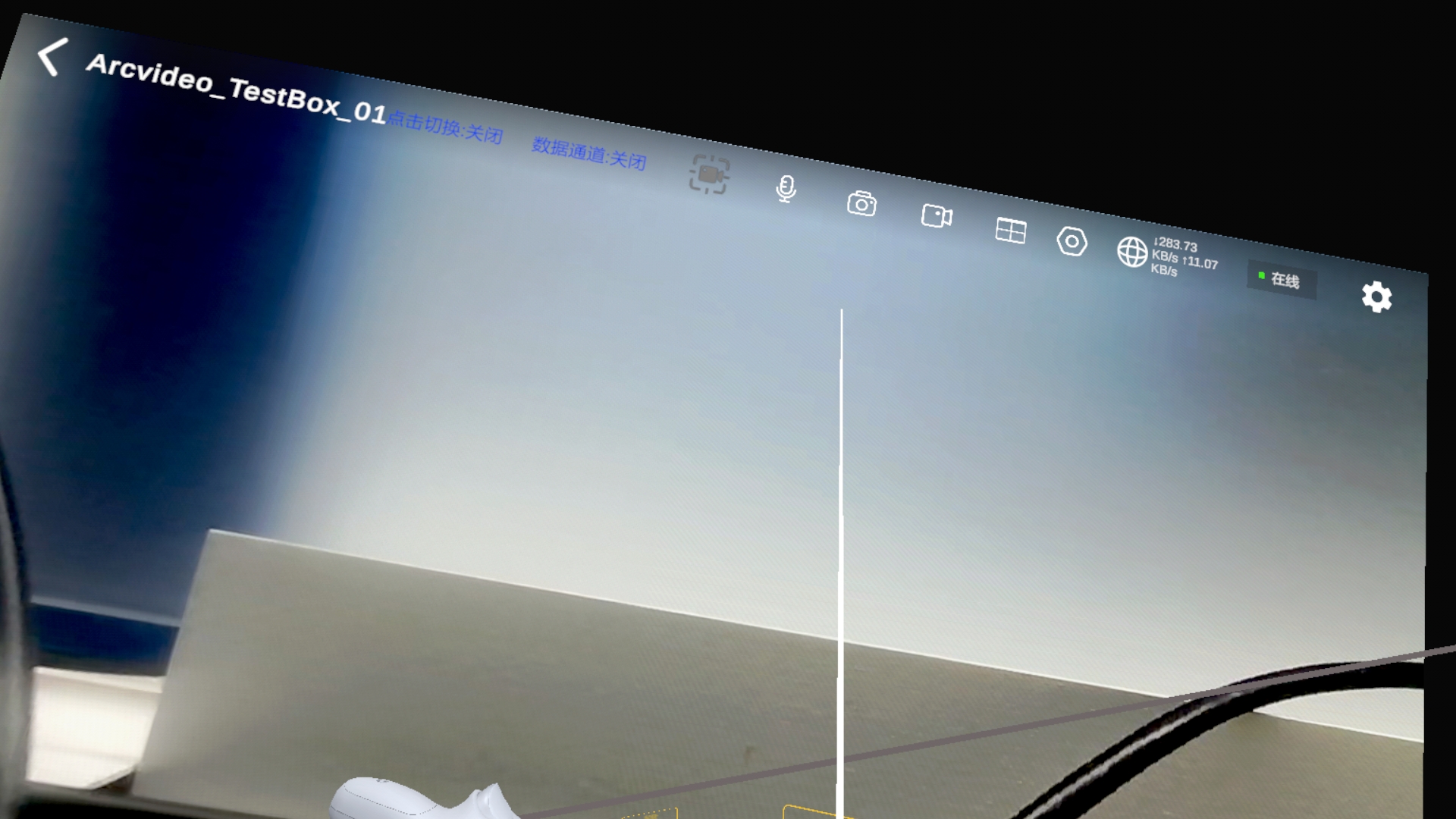

机器人模式
从左到右，从上到下依次为：
1、显示设备名称；
2、数据通道（机器人模式）：是否发送头显，手柄的位姿和操作数据到服务器端；
3、跟随按钮：点击跟随头显位置；
4、双向语音按钮：点击开启双向语音；vr端和设备端进行双向语音通话；
5、截图按钮：点击截图视频画面保存在本地；
6、录屏按钮：点击录取视频画面保存在本地；
7、视频切换按钮：进行多路视频源显示和取消显示操作；
8、设置按钮：进行多种指令的相关操作；
9、网络状态显示；
10、设备在线状态显示；
11、信息开关按钮：显示视频源的相关信息；
12、起立按钮（机器狗模式）：点击起立和蹲下；
13、急停按钮（机器狗模式）：点击机器狗进行断电模式（慎用）

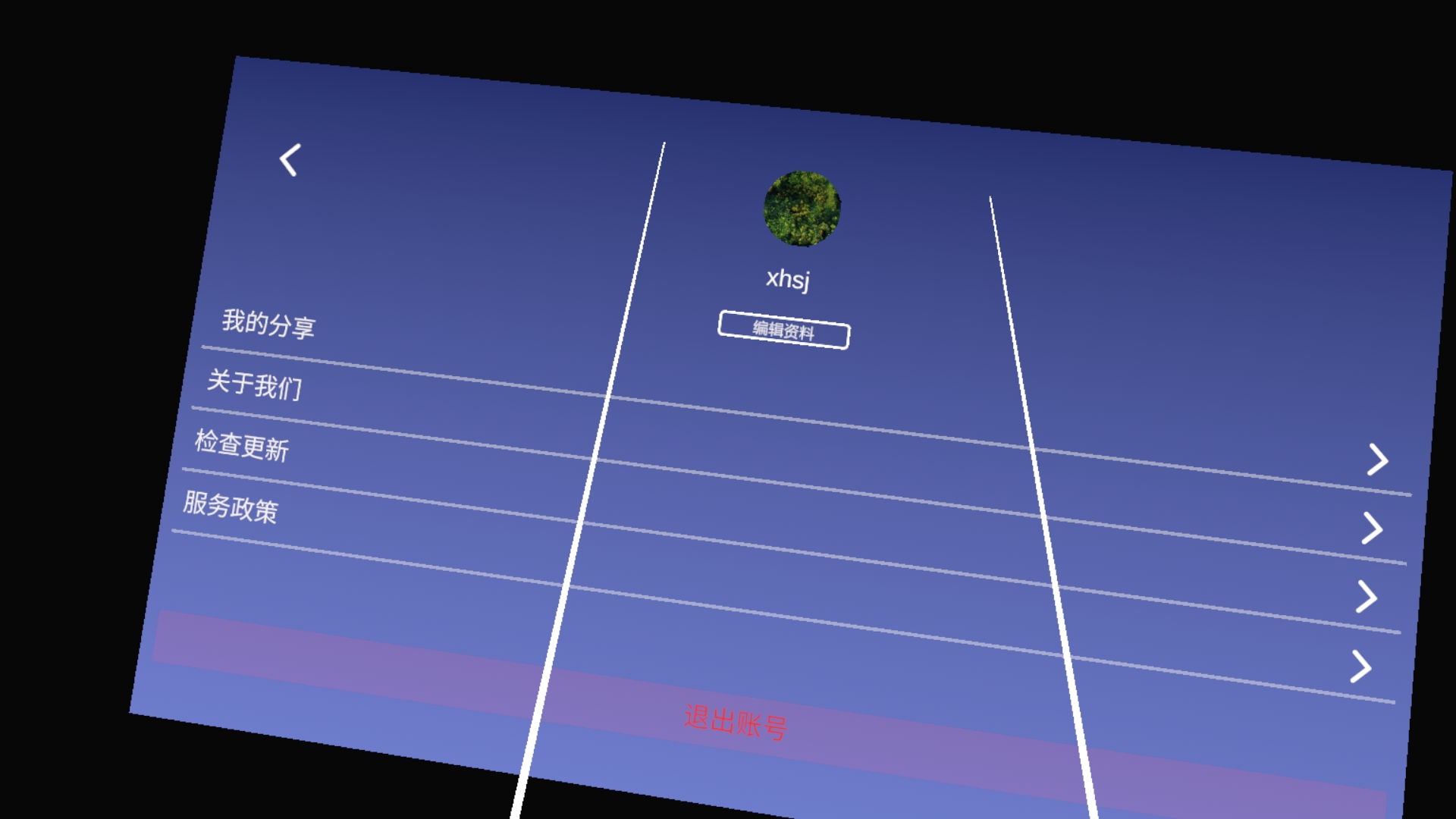

3.5 个人信息页面
1、个人资料显示和编辑；进入个人资料编辑：修改头像和昵称；注销账号;
2、设备分享：可查看可分享的设备和分享设备给指定的用户；
3、退出账号
3.6 使用手柄进行机器狗的运动控制
机器狗模式下的按键说明
| VR手柄 | 功能 | 示意图 |
|---|---|---|
| 左摇杆前后 | 前进后退 |  |
| 左摇杆左右 | 左移右移 |  |
| 右摇杆左右 | 左转右转 |  |
| X/A按下弹起 | 起立 | |
| Y/B按下弹起 | 坐下 | |
| 右手部扳机按住弹起 | 双击退出沉浸模式，显示UI面板 |  |
四、其他服务说明
4.1 人型机器人拓展安装包
安装包名称：cockpit_package_fk.tar.gz
（拓展安装包请联系当虹技术支持人员获取）
上传并解压安装包到设备后，执行一键安装脚本
sudo ./install_cockpit.sh
4.2 数据监听服务
目前通过监听指定的端口获取PICO端发送的数据，监听的端口为127.0.0.1:5560；
查看设备的接收的数据
tail -f /userdata/arcvideo/robotEngine/logs/cockpit_application.log

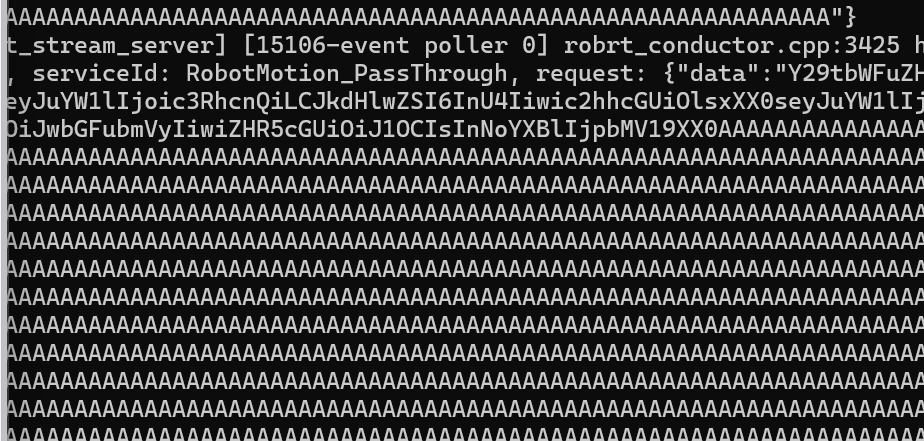

日志内容:
4.3 机器人模式下:人形机器人通讯数据格式
4.3.1 采集头部和手柄的位姿数据：
每帧数据格式为：
数据内容详解：
1、头显位姿
| P1 | P2 | P3 | P4 | P5 | P6 | P7 |
|---|---|---|---|---|---|---|
| x轴位置 | y轴位置 | z轴位置 | 四元数w | 四元数x | 四元数y | 四元数z |
2、左手位姿(定义同头显位姿)
3、右手位姿(定义同头显位姿)
4、左手柄按键(8个值)
| B1 | B2 | B3 | B4 | T1 | T2 | T3 | T4 |
|---|---|---|---|---|---|---|---|
| A/X键 | B/Y键 | 菜单键 | 摇杆键值 | 抓握键 | 板机键 | 摇杆x方向 | 摇杆y方向 |
5、左手柄按键(定义同左手柄按键，其中B3赋值为1，不关联按键)
6、时间戳（1个double）：VR头显发送数据的时间戳
7、校验和（1个uint32）
CRC32校验和，用于数据完整性验证
坐标系使用OpenXR中的定义，手柄位姿选取前端坐标系
4.3.2 全身骨骼数据,需要配合Pico的动捕设备
{
"body_joints_pose": [...],
"timestamp_ns": 123456789,
"left_trigger": 0.0,
"right_trigger": 0.0,
"left_grip": 0.0,
"right_grip": 0.0,
"left_menu_button": false,
"right_menu_button": false,
"left_axis": [0.0,0.0],
"right_axis": [0.0,0.0],
"A_button": false,
"B_button": false,
"X_button": false,
"Y_button": false,
"left_axis_click": false,
"right_axis_click": false
}
| body_joints_pose | timestamp_ns | left_trigger | right_trigger | left_grip | right_grip | left_menu_button | right_menu_button |
|---|---|---|---|---|---|---|---|
| 24个骨骼节点 | 时间戳 | 左手扳机键 | 右手扳机键 | 左手抓握键 | 右手抓握键 | 左手菜单键 | 无;默认值 |
| left_axis | right_axis | A_button | B_button | X_button | Y_button | left_axis_click | right_axis_click |
|---|---|---|---|---|---|---|---|
| 左摇杆 | 右摇杆 | 右手A | 右手B | 左手X | 左手Y | 左摇杆按下 | 右摇杆按下 |
1、body_joints_pose
数据类型:float[24][7] 表示24个骨骼节点。
每个节点：[x,y,z,qx,qy,qz,qw] 含义同头显位姿
骨骼索引定义
public enum BodyTrackerRole
{
Pelvis = 0, // 骨盆
LEFT_HIP = 1, // 左侧臀部
RIGHT_HIP = 2, // 右侧臀部
SPINE1 = 3, // 脊柱
LEFT_KNEE = 4, // 左腿膝盖
RIGHT_KNEE = 5, // 右腿膝盖
SPINE2 = 6, // 脊柱
LEFT_ANKLE = 7, // 左脚踝
RIGHT_ANKLE = 8, // 右脚踝
SPINE3 = 9, // 脊柱
LEFT_FOOT = 10, // 左脚
RIGHT_FOOT = 11, // 右脚
NECK = 12, // 颈部
LEFT_COLLAR = 13, // 左侧锁骨
RIGHT_COLLAR = 14, // 右侧锁骨
HEAD = 15, // 头部
LEFT_SHOULDER = 16, // 左肩膀
RIGHT_SHOULDER = 17, // 右肩膀
LEFT_ELBOW = 18, // 左手肘
RIGHT_ELBOW = 19, // 右手肘
LEFT_WRIST = 20, // 左手腕
RIGHT_WRIST = 21, // 右手腕
LEFT_HAND = 22, // 左手
RIGHT_HAND = 23 // 右手
}
2、时间戳，VR头显发送数据的时间戳
数据类型：int64
3、左手Trigger
数据类型：float
4、右手Trigger
数据类型：float
5、left_grip
数据类型：float
6、right_grip
数据类型：float
7、left_menu_button
数据类型:bool
8、right_menu_button
数据类型:bool
9、left_axis
数据类型:float[2]
内容：[x,y] 范围：-1.0 ~ +1.0
10、right_axis 数据类型 同上
11、ABXY按键
数据类型:bool
12、left_axis_click
数据类型:bool
13、right_axis_click
数据类型:bool
